（４０）RCA AR-1264 テルミンの回路を真空管からFETに置換える実験　　　　2012 .6 26　-　2012.7.**
速報につき変更や加筆があるかも知れません。

市販モデルのテルミンの原点と言っても良い？かも知れない　”RCA　AR-1264　テルミン”の回路図を眺めていて、この回路をFETに置換えてみても実用的なテルミンになりそうな気がしてきて今回の実験に至りました。

RCAテルミンの回路はこんな回路だったそうです。
http://www.theremin.us/RCA/RCA_Service_Notes/page_08.gif

もう一枚書き方を変えた図面も見つかりました。
http://www.theremin.us/RCA/rca_schematic2.gif
こちらの方が動作の解析をするには良さそうです。

製作の途中経過はtwitter　https://twitter.com/#!/diy_theremin　で何度かつぶやいています。
最下段に転記しました。

６本のFETと1本のトランジツターで仕上がりました。
オールディスクリート部品でできているテルミンでICは使用していません。
なお、電源には三端子REGを使用し、パワーアンプは入っていません。

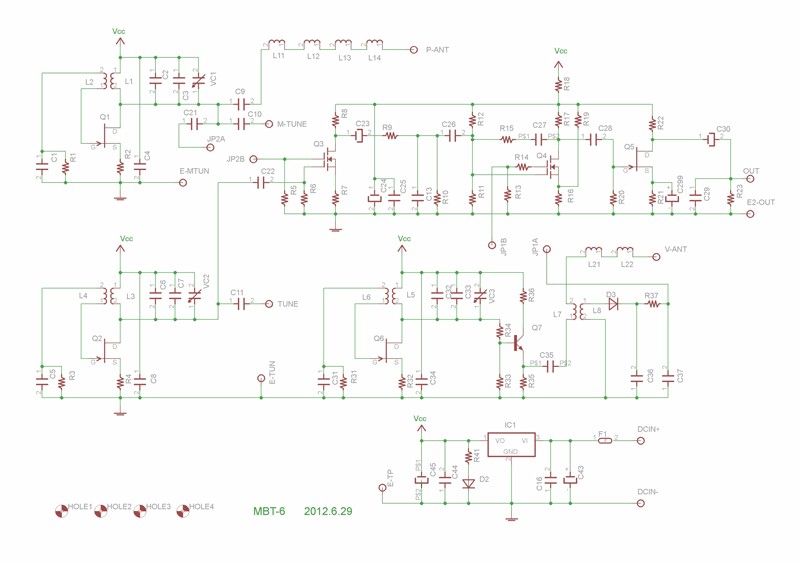

回路図
　　　　　　

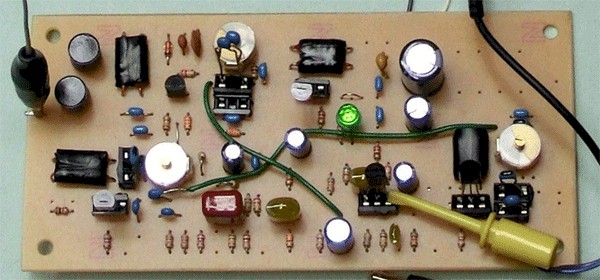

調整中の基板の外観

　　　


キット化も検討しています。
ケースやアンテナの製作図などもＵＰする予定です。
御希望の方にはアンテナの頒布も可能です、随時お問い合わせ下さい。

RCAテルミンの回路をFETに置き換える実験途中経過のつぶやき　twitter　@diy_theremin

７月６日
本日の成果物：テルミンのピッチ特性調整用アンテナコイル。
昨日のコイル http://twitpic.com/a446xg は長すぎるので、
まき巻きしました。
ケースから浮かせないとピッチ特性に影響します。
http://twitpic.com/a4ijhc

７月５日
試したアンテナコイルの色々。
アンテナコイルはピッチ特製を左右します。
http://twitpic.com/a44c1q

７月５日
テルミンのアンテナコイルの調整中なう。
測定用アンテナをオシロスコープにつないでピッチ特性の反応を観ているところ。
テルミン専用のこのアンテナは本邦初公開　秘蔵の品？です。 http://twitpic.com/a44ait

７月５日
テルミンの調整中なう。
ながーいアンテナコイル。180mmと100mm。
ラジオ１０台分を使用しています。調子は上々です。
この上を狙うならば大型コイルを巻くしかなさそうです。
その場合のケースは四足しか許されない！。
http://twitpic.com/a446xg

７月３日
RCA テルミンの回路をFETに置換えたテルミン。
あまりにもコンパクト、２−アンテナでもFET等ディスクトーが７本。
ケースの中は空っぽ！。
でもアンテナ間隔は７０cm位は必要だ、三つ折りにしてアタッシュケースに入るかも。

７月３日
RCA AR-1264 テルミンの真空管回路をFETに置換えたテルミン。
仮ケースに取り付けて調整中。40Hz以下の超低音域から演奏可能。
どんな曲が合うのだろう。
連続スタッカートでトレモロ演奏風もできそう、テルミンらしくない、かな？。
どなたか試奏して下され！！。

７月１日
RCA AR-1264 テルミンの真空管回路をFETに置換えたテルミン。
試作したプリント基板の調整中なう。仮ケースに取り付けての試運転を急ぎたい。
詳細はhttp://theremin.mb-labo.com/にUPの予定。
http://twitter.com/diy_theremin/status/219438811590037506/photo/1

６月３０日
○○の主題による変奏曲の曲名にちなんで、
RCA AR-1264 テルミンの主題による新作テルミンの回路が完成。
テスト用プリント基板を製作しました。
詳細はhttp://theremin.mb-labo.com にUPの予定。
pic.twitter.com/RcTnk22e

６月２７日
RCA AR-1264 テルミンの回路を真空管からFETに置換える実験−３。
今日はVOLコントロール回路の三日目。
仮設ループアンテナで滑らかなＶＯＬコントロールが確認できました。
超シンプルな２-アンテナテルミンの回路となりそうです。
http://pic.twitter.com/zEtzvXoz

６月２４日
RCA AR-1264 テルミンの回路を真空管からFETに置換える実験−２。
今回はVOLコントロール回路。正弦波入力でも動作条件で波形（音色）が変わる、
厄介でもあり面白くもある。写真はのこぎり波風にしたところ。
http://twitter.com/diy_theremin/status/216831540854927360/photo/1


６月２１日
RCA AR-1264 テルミンのP-OSC回路を真空管からFETに置換える実験−１。
オリジナル回路を忠実にFET化するように試みました。
発振用コイルにはラジオ二台分を使用。
http://pic.twitter.com/TkjlACuR
